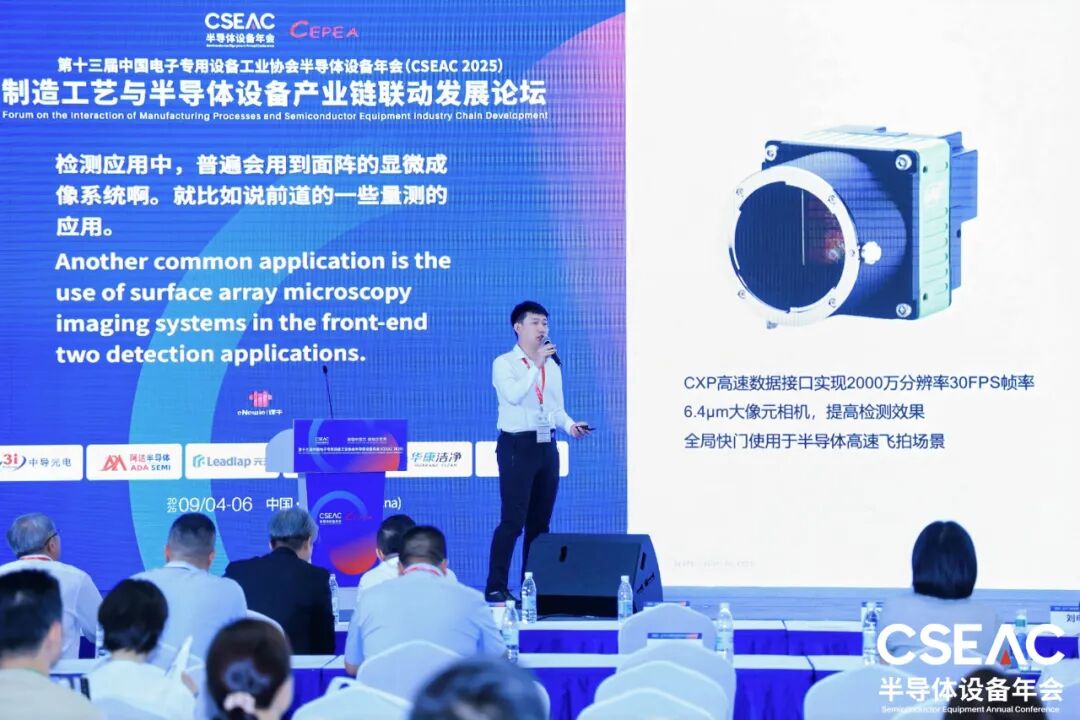

9月4日，在無錫召開的第十三屆中國半導體設備與核心部件及材料展（CSEAC 2025）高峰論壇上，凌云光行業解決方案總監王天也受邀發表主題報告《凌云光器件：半導體高精度缺陷檢測的智能引擎》，系統解讀了凌云光在半導體視覺檢測領域的最新產品與技術布局。

隨著半導體制造工藝邁向3nm及更先進節點，缺陷檢測的難度呈指數級上升。晶圓表面的微小顆粒、圖案缺陷、隱裂、套刻誤差等，任何一個細微瑕疵都可能導致芯片失效。

傳統單一可見光檢測已難以滿足當前產線對精度、速度與可靠性的要求。行業亟需覆蓋更寬光譜、更高分辨率、更強穩定性的視覺成像系統。

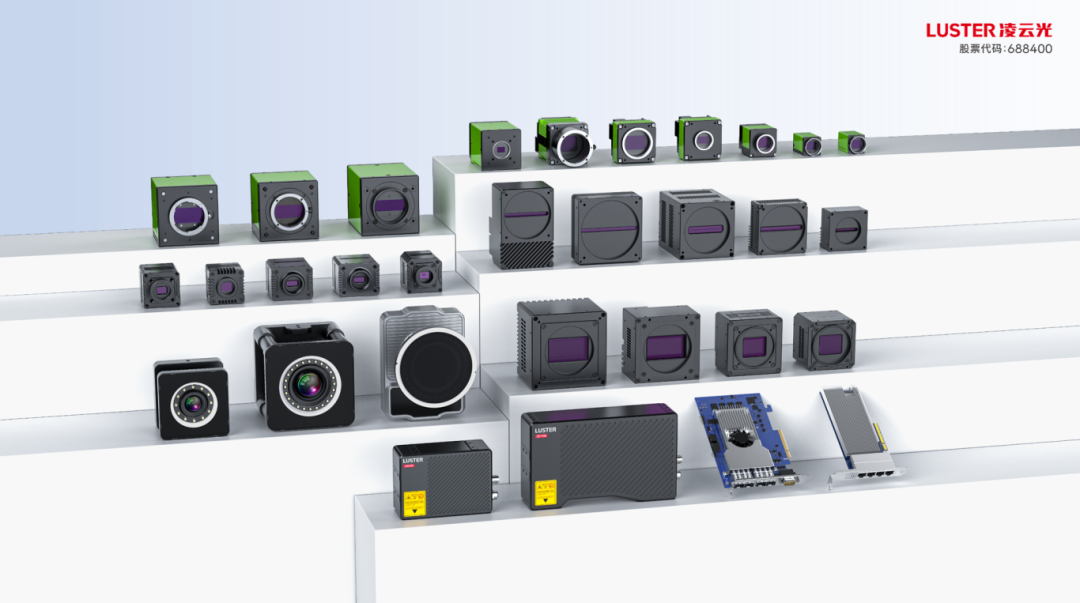

凌云光機器視覺解決方案：從“看得見”到“看得清”，從“單一波段”到“光譜可定制”，從“通用成像”到“半導體專用”。 實現半導體全工藝段覆蓋：從前道晶圓制造的光刻對位、刻蝕檢測，到后道封裝環節的引線鍵合、芯片貼裝、缺陷復檢等，均可提供視覺解決方案，已在國內多家半導體設備商和制造工廠實現批量應用。

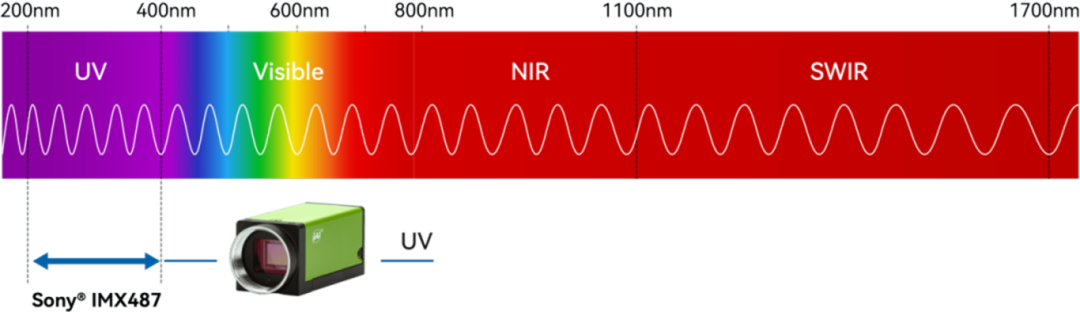

紫外成像技術（UV） 基于光學分辨率公式，分辨率=0.61波長/數值孔徑。通過縮短波長（λ）顯著提升系統分辨率。JAI的GO系列UV面陣相機，810萬的分辨率，2.74μm小像元設計，采用Sony Pregius S IMX487傳感器，在200nm紫外波段仍保持25%以上的量子效率，可應對掩膜版檢測和微細結構量測中的極高精度要求。

紅外成像技術（SWIR）紅外光對硅材料具有較高的穿透性，能夠透過硅表面獲取晶圓內部信息，因此紅外面陣相機廣泛應用于半導體前、后道檢測環節，包括曝光機Mark點定位、激光隱切設備的切割道引導，以及鍵合設備中的視覺對位等任務。

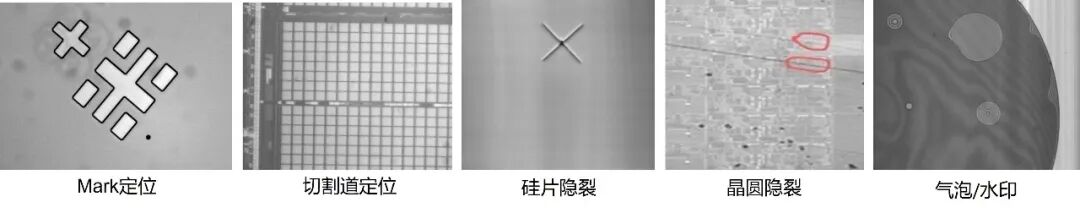

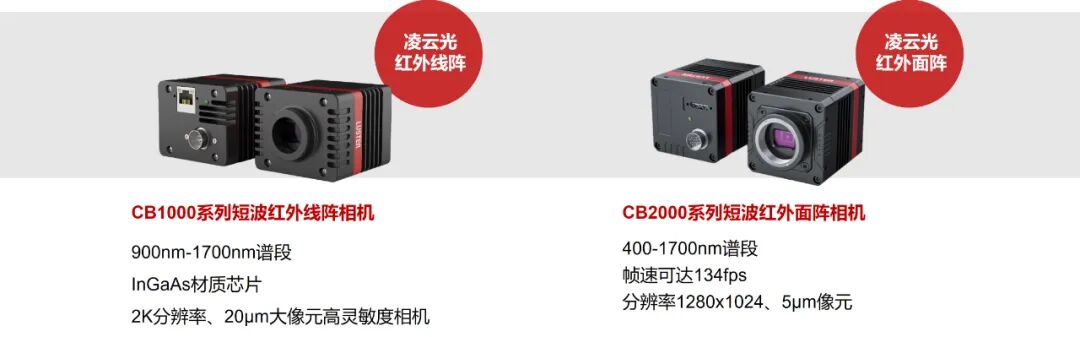

在定位類應用中，紅外面陣相機表現優異；而針對高精度缺陷檢測，紅外線陣相機則具備更高效率，典型應用包括硅片生產與晶圓制造過程中的內部隱裂檢測，以及晶圓鍵合后界面間氣泡與水印的識別。

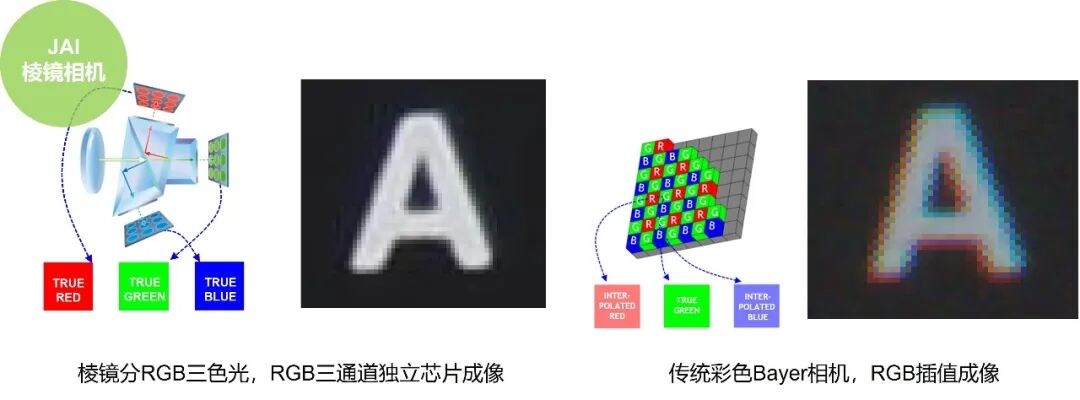

與傳統Bayer陣列相機通過插值計算色彩不同，棱鏡技術通過物理分光將光線分為R、G、B三個獨立通道，由三顆傳感器分別成像。這種方式徹底杜絕了色彩串擾與偽色問題，特別適用于需真彩色判別的缺陷類型。

JAI Apex系列面陣相機即采用這一先進技術，內置分光棱鏡與三傳感器系統，顯著提升色彩還原能力和圖像質量。更值得一提的是，三通道串擾極低。打什么光，就亮什么傳感器——這意味著只需一臺相機，即可同時實現三種打光檢測方案：

?低角度藍光檢測劃痕
?高角度綠光檢測臟污
?同軸紅光檢測裂紋

一機多能，節約工位、降低成本，特別適用于半導體外觀缺陷檢測等高精度應用。

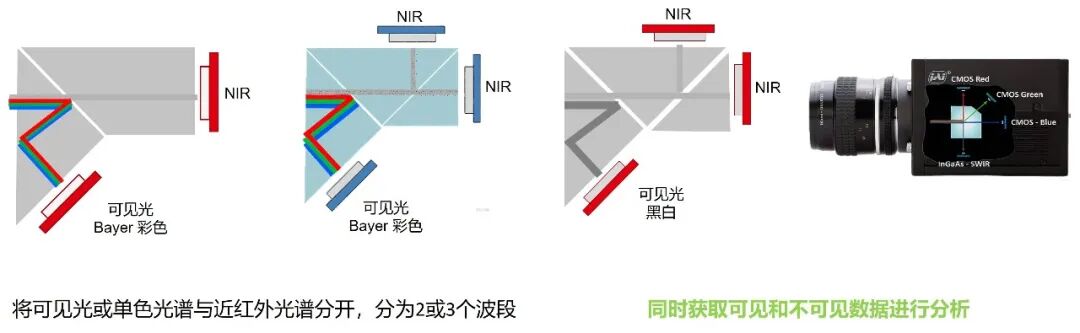

除了能夠精確分離RGB三色光之外，棱鏡分光技術還可將可見光與紅外光進行高效分離。一次性獲取可見與不可見光譜數據，并支持多光譜融合與分析，拓展成像與檢測維度。

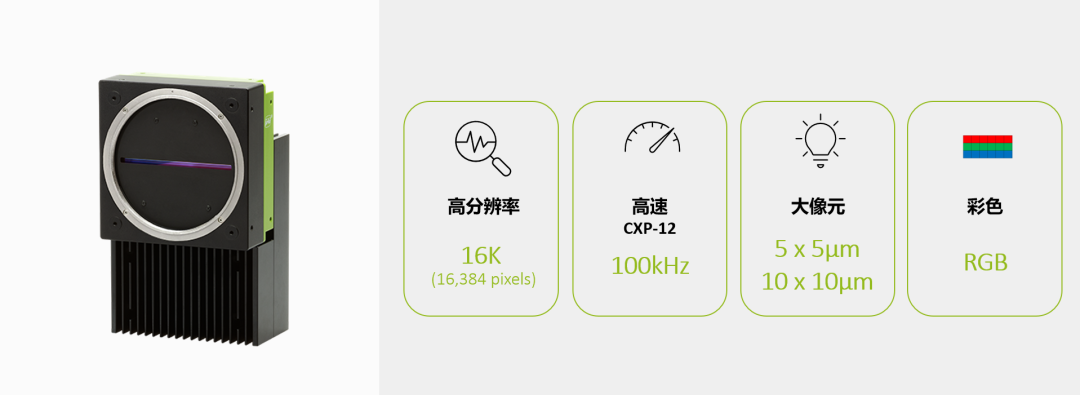

高速彩色分時頻閃成像系統，以一機多光、多圖同源的方式，大幅節省工位與成本。JAI高性能線陣相機，支持16K分辨率與100kHz行頻，充分滿足分時拍攝要求。通過精準協調光源與相機觸發時序，并結合專用圖像處理算法，可實時輸出高質量、分離完整的彩色圖像數據。

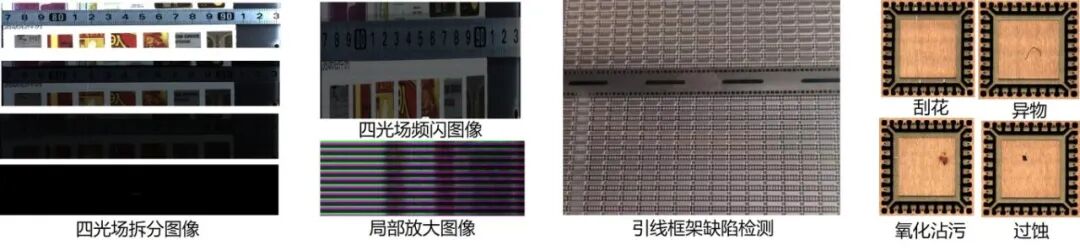

該系統適用于半導體后道引線框架缺陷檢測，高效識別多種缺陷類型，提升檢測效率。

缺陷檢測不僅取決于相機，照明系統同樣關鍵。凌云光推出多款高亮度、寬光譜、高穩定性的光源產品：

寬光譜光源在半導體量測中具有重要應用價值。在基于圖像的套刻誤差測量技術中，該光源用于獲取最佳焦平面；在基于光學衍射的測量技術中，則用于計算套刻誤差。廣泛應用于基于寬光譜橢偏儀原理的膜厚測量設備。

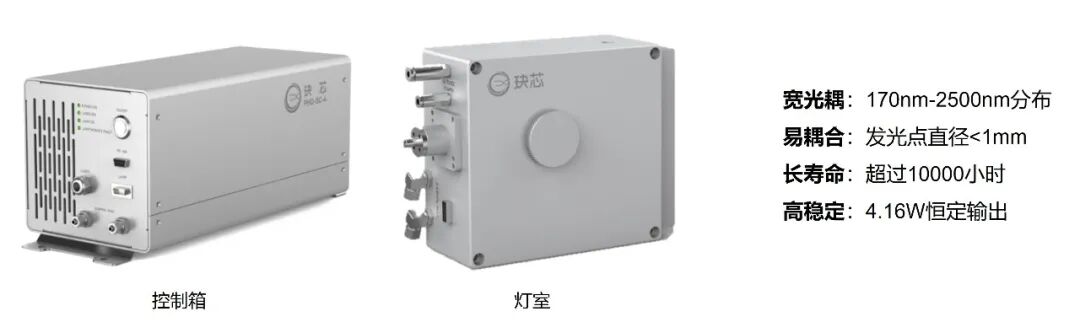

該光源系統由控制箱與燈室兩部分組成，發光波段覆蓋170–2500nm，具備良好的耦合性能、較長使用壽命及高度穩定性。

隨著中國半導體產業向更先進工藝邁進，凌云光正通過其光譜覆蓋寬、響應速度快、穩定性高的視覺成像系統，助力國產設備實現從“看得見”到“看得清”、從“檢得出”到“判得準”的跨越。凌云光技術布局不僅著眼于當下產線需求，更提前卡位了下一代半導體檢測的演進方向——多維度光電融合感知。在半導體缺陷檢測質量控制的戰場上，一雙更敏銳、更智能的“眼睛”正在打開。
