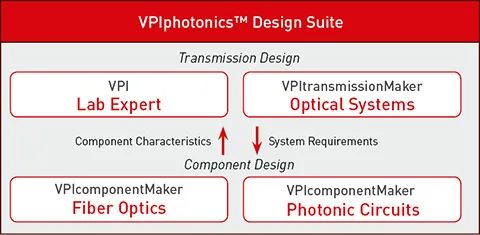

日前，德國知名光子學仿真軟件公司VPIphotonics正式發布了光子學設計軟件——VPItransmissionMaker/VPIcomponentMaker/VPIlabExpert 系列11.3版本。最新版本持續保持了通用可用性、設計流程和數據分析能力，并為數據輔助的DSP，FEC，FSO(自由空間光學)通信，拉曼pump優化，光柵耦合器，SOA，多模耦合等應用提供了仿真和設計流程方面的優化，并提供多達900余個仿真示例。自從1998年VPI推出系列光子學仿真設計軟件以來，VPIphotonics公司24年來專注于光通信系統和器件芯片設計仿真方向，緊跟業內最新技術發展趨勢，為業內廣大公司和研究單位客戶持續提供最新軟件仿真解決方案。

新版本主要特性

●? ?DSP算法序列調整：改進內置DSP算法排序，增加算法分類，更方便用戶使用。

●? 新增導頻符號模塊：新增PilotSymbolsAdder和PilotSymbolsRemover模塊，支持增加或刪除任意序列導頻符號，配合導頻輔助DSP算法應用。

●? ?數據輔助DSP算法功能：更新CPR、MIMO和歸一化DSP算法，支持完全數據輔助(data-aided)。

●? ?導頻輔助DSP算法功能：新增利用導頻符號(pilot symbols)的FOC和ML-based(最大似然) CPR算法，配合單載波或多載波信號處理。

●? ?IQ星座圖顯示功能：新增IQ星座圖顯示模塊，支持任意光信號的單符號采樣數調節。

●? ?PAM4分析功能：在分析儀中直接計算和顯示PAM4信號的信號度量。

●? ?誤碼率估計閾值：采用新的方法計算多水平信號誤碼率的最佳判決閾值。

●? ?信噪比計(SNR meter)：計算任何低通和帶通信號的電信噪比。

●? ?PPM編碼功能：新增M-ary脈沖位置調制器，支持單符號任意比特數，使用高斯形脈沖和相應的解調器。

●? ?拉曼泵浦優化器：針對拉曼放大需求，匹配最優波長譜范圍和泵浦。

●? ?新增Zemax接口模塊：新增CouplerZOS_MM模塊，支持Zemax OpticStudio(ZOS)仿真接口，通過光學成像系統計算兩個多模波導之間的光耦合。

●? ?耦合可視化：多模光束和自由空間耦合器模塊新增可視化選項。

●? ?增強光柵耦合器：新型無源光柵耦合器，可導入測量數據，支持各種光譜傳遞函數。

●? ?增強SOA：支持行為模型仿真，可根據實際器件測量的數據進行配置。

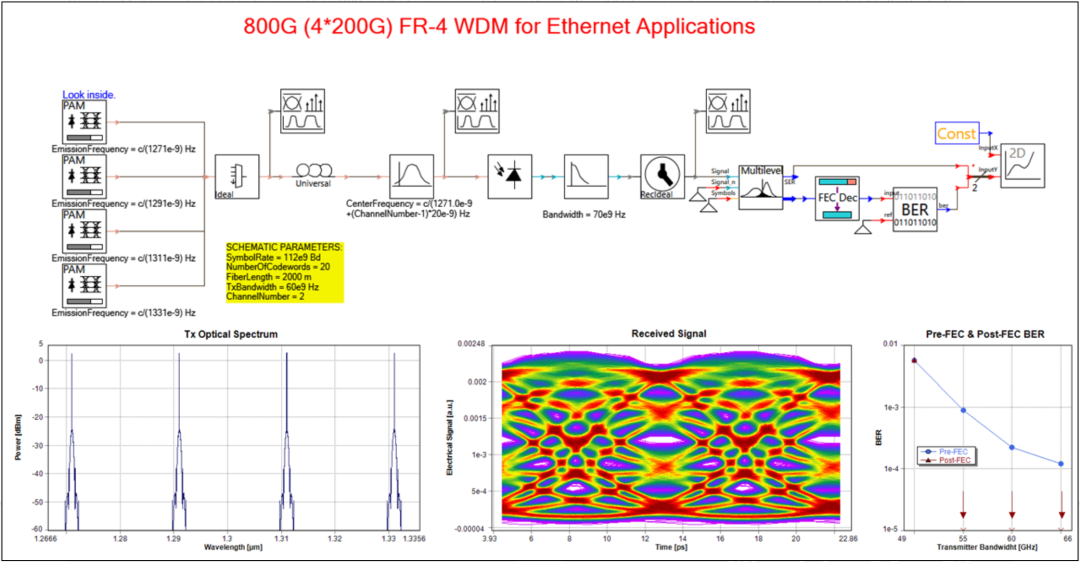

800G(4*200G)數據中心系統傳輸仿真
