10月28日-30日，2025 VisionChina機器視覺展在深圳國際會(huì )展中心舉行。凌云光以“為半導體檢測裝上智慧之眼”為主題攜新品亮相。

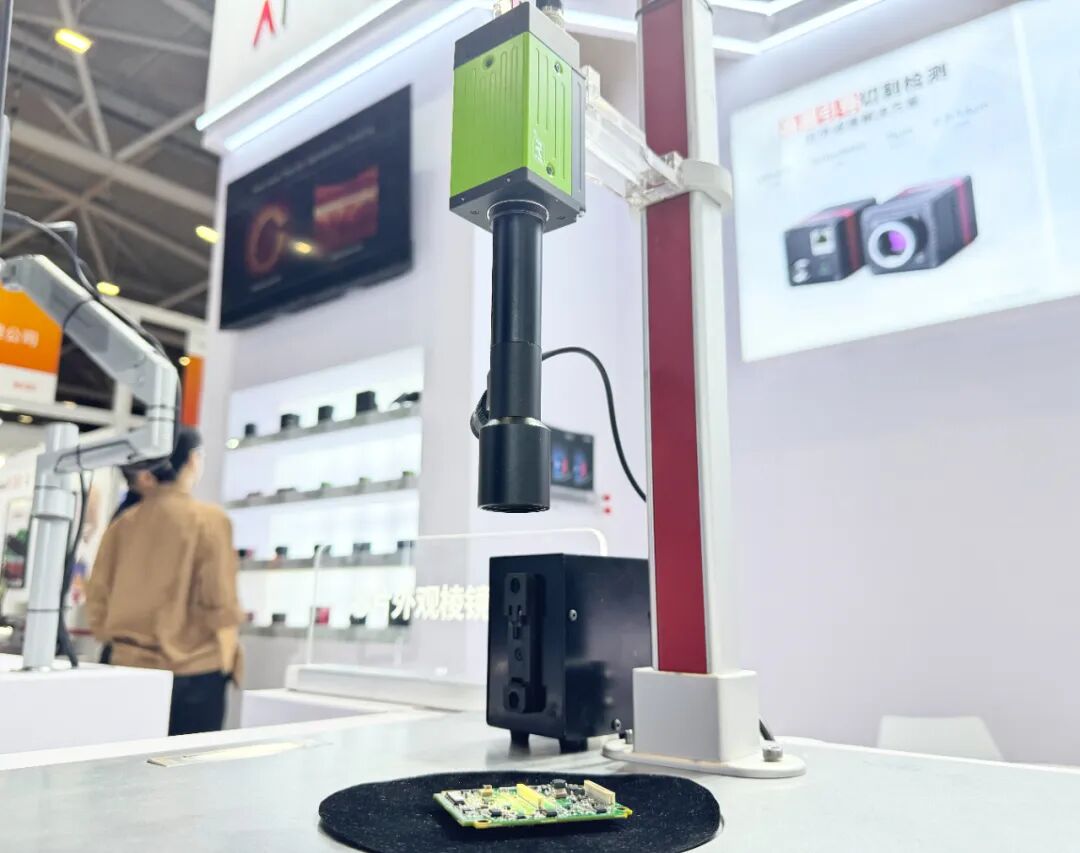

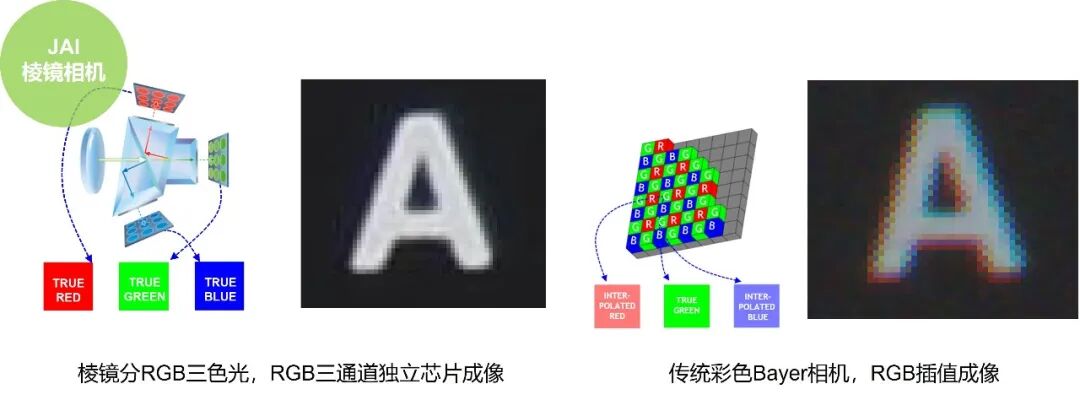

面對芯片外觀檢測中對色彩還原度與一致性的極致要求，本次帶來了JAI棱鏡分光技術面陣成像解決方案。該方案的核心在于JAI Apex系列面陣相機，通過物理分光將光線分為R、G、B三個獨立通道，由三顆傳感器分別捕捉真彩圖像，從根本上杜絕了色彩串擾與偽色問題。

這不僅實現了遠超傳統相機的色彩保真度，更能以一機替代多工位配置，在高效檢出微米級色差、鍍膜異常等缺陷的同時，為客戶顯著節約了綜合成本。

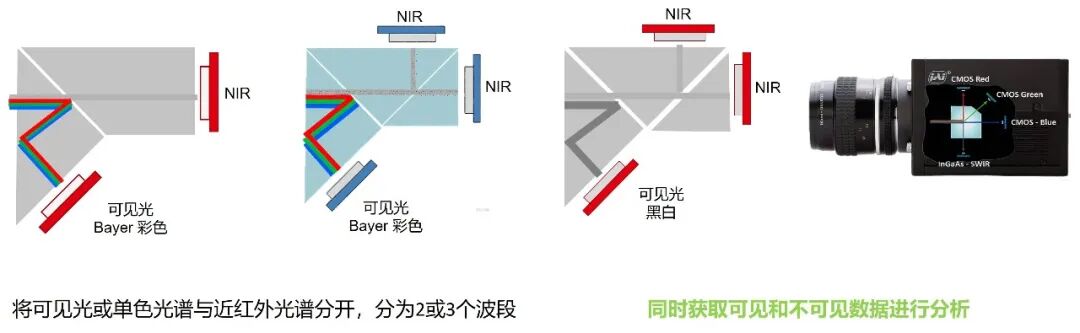

除了能夠精確分離RGB三色光之外，還可以一次性獲取可見與近紅外光譜數據，支持多光譜融合與分析，拓展成像與檢測維度。

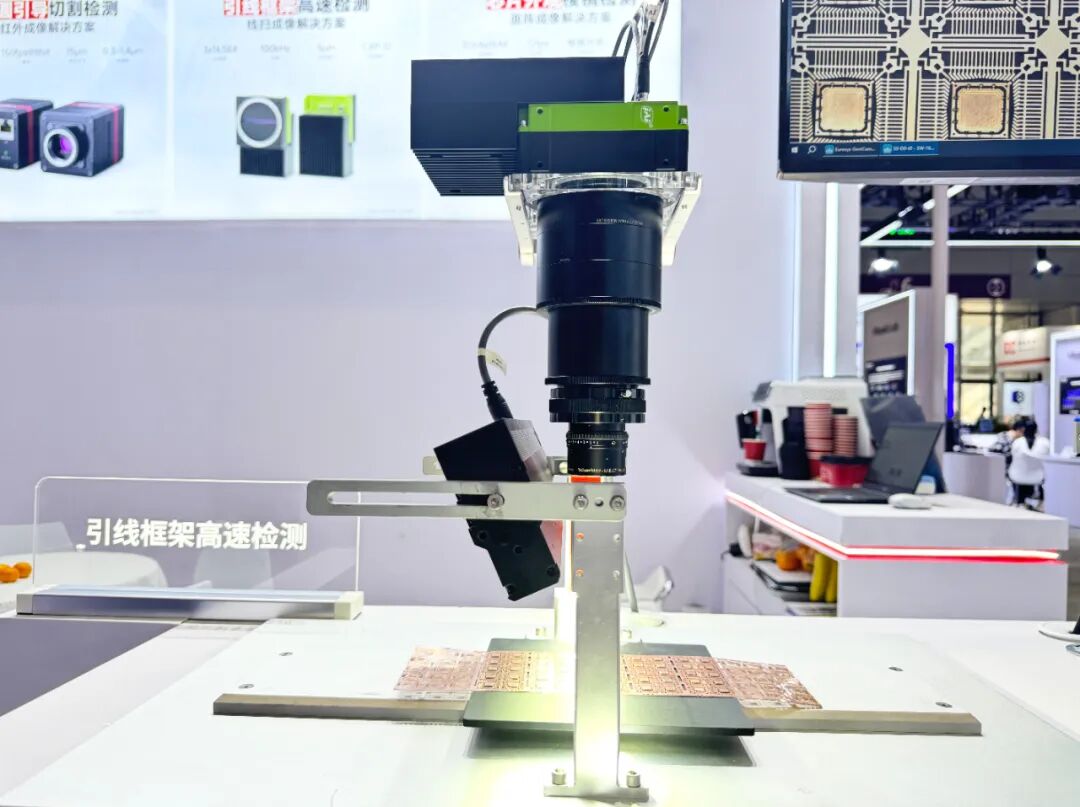

在芯片封裝環節，引線框架的高速檢測對成像系統提出了嚴苛的穩定性與速度要求。為此，JAI推出的高速檢測方案，采用高性能線陣相機，以16K分辨率與100kHz行頻的強大性能，確保在生產線全速運行時，仍能穩定輸出高清、完整的彩色圖像。

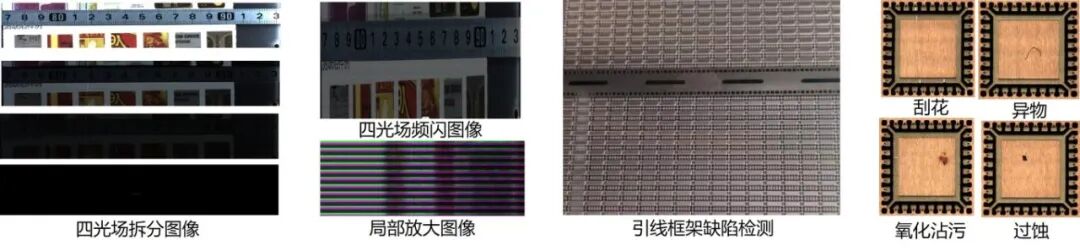

該方案通過“一機多光、多圖同源”的創(chuàng )新設計，在大幅節省工位與成本的同時，實現了對刮痕、異物、氧化沾污等多種細微缺陷的實時高效識別，成為保障封裝質量與生產節拍的“高速質量守門員”。

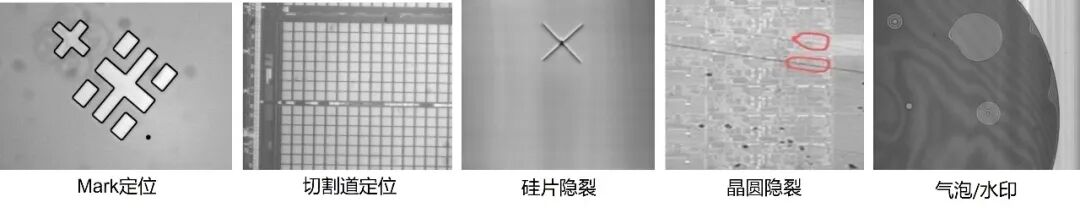

短波紅外成像技術憑借其對硅材料的高穿透性，能夠透過晶圓表面，清晰呈現內部結構與缺陷，因此在半導體前、后道制造中具有不可替代的價值。短波紅外面陣相機廣泛應用于曝光機Mark點定位、激光隱切設備的切割道引導、鍵合對位等關鍵任務，實現從“表觀檢測”到“內部洞察”的跨越。

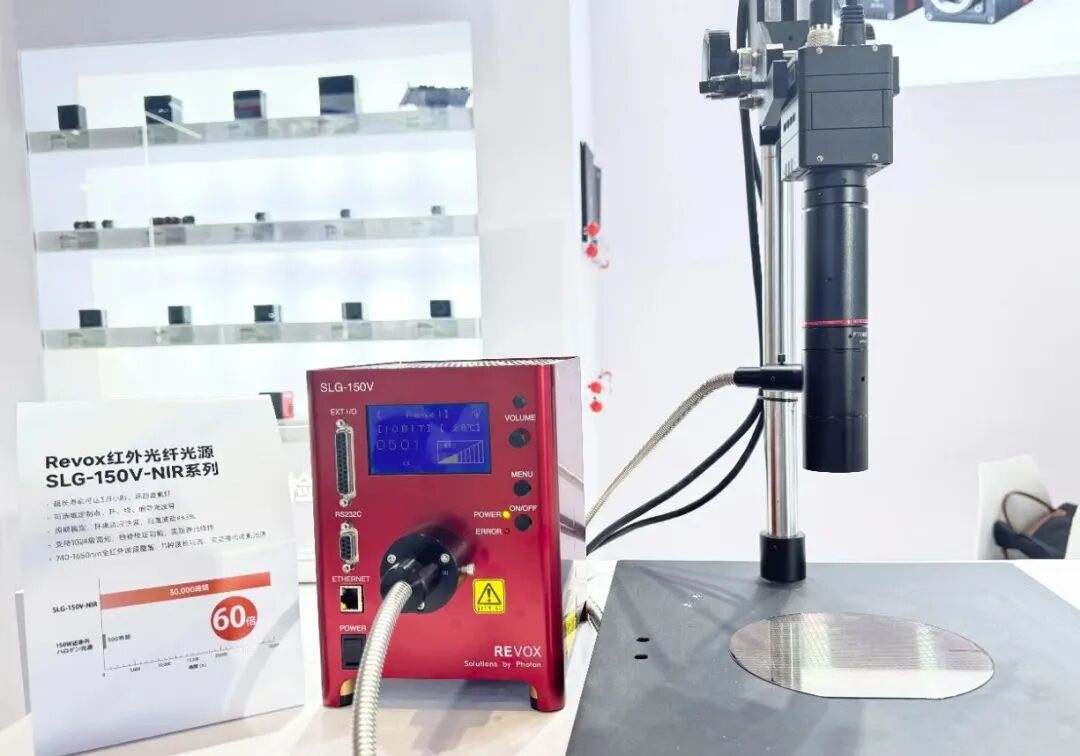

凌云光本次展出的眼鏡蛇CB2000系列短波紅外面陣相機，成像波段覆蓋300–1400nm，兼具可見光與近紅外捕捉能力。憑借640x512分辨率與15μm像元設計，該相機在晶圓正切與背切等多種切割場景中均表現出優良的適應性。通過實時反饋切割過程數據，系統可輔助優化工藝參數，有效減少熱損傷，提升切割良率與工藝可控性。

在產品布局方面，凌云光已構建完善的短波紅外視覺產品線，共包含11款機型，分辨率覆蓋線陣（512/1K/2K）與面陣（0.3M/1.3M/5M），并提供GigE、Camera Link、USB3.0等多種接口選項，充分滿足不同系統在集成復雜度與引導速率方面的多樣化需求。

目前，該產品線已成功應用于光伏片隱裂檢測、晶圓鍵合氣泡識別、激光光斑分析及農產品分選等多個專業領域，為不同行業的無損檢測提供了高性?xún)r(jià)比的視覺解決方案。

本次展出的方案，分別針對“看得準”、“看得快”、“看得透”三大維度，是凌云光深耕半導體機器視覺領域的技術縮影。從晶圓制造到芯片封裝，凌云光正致力于以覆蓋可見光、紅外、線陣與面陣的完整視覺產品矩陣，為半導體全工藝鏈條提供從“看見”到“洞察”的可靠視覺底座。
